WEEK 12（25.06.2025-01.08.2025）

考证：我查了下 APGD在处理大规模碰撞问题时比PGS快一个数量级 ,有可能是因为CCP摩擦你还木有加进去或者其他人用了并行运算

情况说明：因为本周一和周二，个人出去玩请假两天，所以需要在周末补工作量，所以将周计划调整到周五到下周五

2025.07.25

Task: 解决bug

BUG1 - 为什么在迭代次数增加后反而会出现刚体弹飞的现象?

测试模式： CDTest6.vme

现象如下列视频：

尝试打开warm-start在最后一个时刻崩飞，开和不开区别不大。

将两个求解器，Dantzig和APGD打上时间步长后，输出两个两个数据文件，进行可视化分析。

Google Colab 可视化 .dat

两种求解器热力图对比：

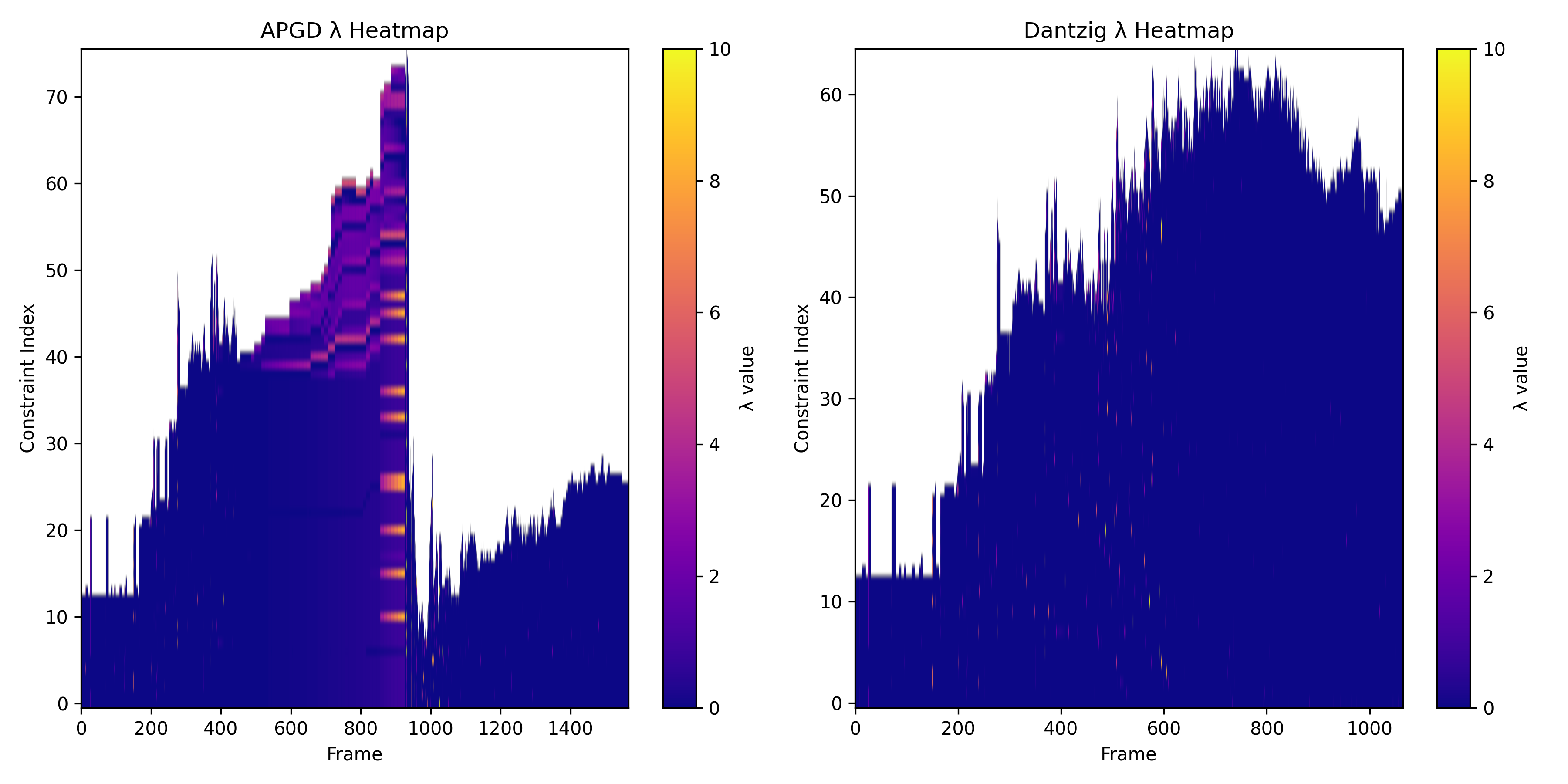

可视化结果如下： Lambda Heatmap Bright

结果分析：

横轴：时间帧（仿真 step）
纵轴：λ 分量编号（即约束 index）
颜色亮度：λ 值大小，越亮表示反作用力越大

🔍 APGD λ Heatmap（左图）分析

特征1：第 600 ~ 900 帧，λ 逐步增强（横向阶梯）

对应约束编号：约 50 ~ 70
现象：出现了持续上升的阶梯状高 λ
可能原因：
- 刚体系统在这段时间发生了接触积累、约束饱和，λ 被“撑起来”
- 多个摩擦锥或者接触点 λ[i] 在逐帧累加发力（典型的投影震荡或刚性炸裂）

特征2：第 900 帧瞬间 λ 全黑 → 突然归零

说明此时 APGD 解出的 λ 突然全部接近 0，可能是发生了刚体脱落、求解器失败、或被强行 reset
你应该重点去看 第 900 帧 的：
- 解是否收敛？
- 刚体是否“飞走”了？
- 是否手动重置了系统状态？

特征3：第 800 帧某些 λ[i] 高亮（λ > 8）

明显看到几列接近亮白（颜色条上限是 10），说明这些 λ 非常大
高风险区域：λ[60] ~ λ[70]，是 主要爆点

对800-1000帧进行分析：

APGD λ 向量中最活跃的分量（即变化最明显/值最大的分量）在第800到1000帧之间的趋势

Apgd Lambda 800 To1000

λ[i] 分量	行为	关键帧	可能原因
λ[22]	⚠️ 在第927帧突然飙升至约36，随后掉回0	帧927	投影失败 or 接触剧烈插入，系统瞬间冲击
λ[10]	⚠️ 从帧850开始逐帧爬升，在帧922急剧掉到0，之后仍断断续续出现	帧850~922	接触力逐步累积，帧922接触可能解除或系统崩溃
λ[25]	💥 帧927突刺（10以上），瞬时接触或摩擦冲击	帧927	接触碰撞瞬间高 λ
λ[42]	⚠️ 帧800开始λ较高（约4），后逐渐下降、稳定	帧800~820	接触存在但被快速稳定吸收
λ[33], λ[26]	变化不大，仅有小幅波动，未导致异常	/	稳定约束分量

代码中是完成了，摩擦锥的建模的，所以应该不是没有摩擦锥建模而导致单一方向数值跑飞的这种情况。

OK！！！！！！！！！！！

BUG修复，原因如下：

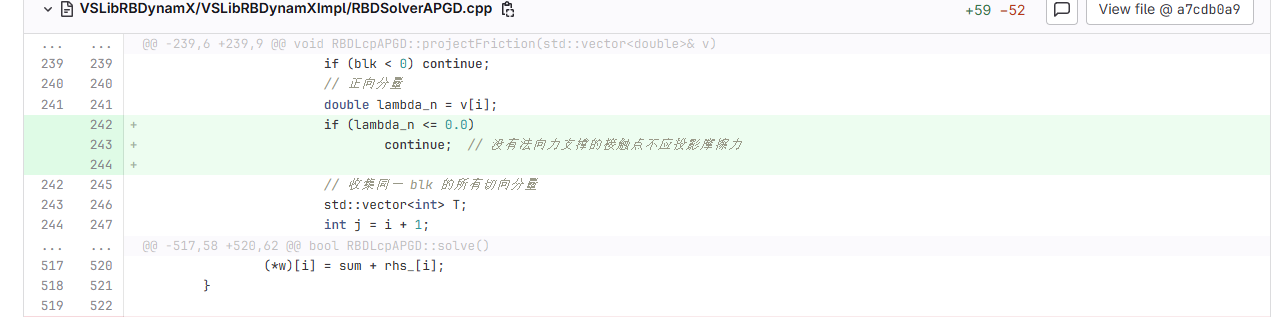

Bug1fix

在没有这段判断之前，你的 projectFriction 会 不分状况地 对所有块（block）做摩擦投影——即便此时 法向 λₙ 已经是 0 或负值（表示两刚体已经分离或者根本没接触），你仍然在切向上给它们“施加”摩擦缩放。这会带来两个恶果：

人为制造摩擦力 当 λₙ ≤ 0 时，物理上根本没有接触，摩擦应当为零。但如果不跳过，你就会对切向 λ 做缩放投影，给出一个错误的非零摩擦力，反而把系统“拉”向错误的方向。
累积数值误差导致发散 这些非物理的摩擦力在 APGD 的投影-加速循环里被不断放大／叠加，最终演化成越来越大的 λ，直到把刚体“弹飞”。

加上

if (lambda_n <= 0.0)
    continue;

后，你就 完全跳过了分离状态下的摩擦投影，保证只有在真正有接触（λₙ>0）时才施加摩擦锥约束。这样：

切向分量不会因“无接触”而被错误缩放，
也就不会产生那种离谱的摩擦冲量去破坏系统平衡，
APGD 迭代中停止了这股“黑箱”错误扭曲力的注入，数值才恢复稳定，刚体不再弹飞。

所以，这个判断一加上，就根本切断了非物理摩擦生成的根源，Bug 自然被修复了。

BUG 2.为什么在加入摩擦力后，所有的碰撞算法是正常的，在没加入contact friction 的时候，第二个和第三个碰撞算法是不可行的。

也已经被解决

BUG3.求证是否可以微调参数，来增加实时性

先做简单尝试，在后期在作为工作做比对

对tol进行了调小，主要是速度从0.16 - 0.18 变化不大
加上warmstart，没变化，可能更慢

本问题之后求证

2025.07.26

Task: motor velocity的模型测试

什么是“motor velocity”功能？

在 VeroSIM 或类似物理引擎中，motor velocity constraint 一般指的是一种主动驱动型约束，用来指定某两个物体间的相对速度（而非被动地让它们自由运动或由碰撞决定）。

motor（电机、驱动器） 是一种主动控制的约束机制，它的核心作用是：

“不依赖力或碰撞等被动因素，而是明确规定某种相对运动行为（如速度、位置、力矩等）。”

在仿真中，motor 是什么？

Chrono 中的 “motor” 本质上是一个 约束（constraint）+ 控制函数（function） 的组合，通常用于：

类型	意图	典型表达方式	约束类型
速度 motor	控制两个物体的相对速度为期望值	$\dot{x}A - \dot{x}_B = v\text{target}(t)$	`LOCK` 模式约束
位置 motor	控制两个物体的相对位置变化	$x_A - x_B = x_\text{target}(t)$	`LOCK` 模式约束
力矩/力 motor	施加一个控制力或力矩	$f = f_\text{target}(t)$	直接加在刚体上，不是 constraint

作用：为何在仿真中引入 motor？

驱动机械系统：例如电机带动转盘旋转、滑块直线运动。
测试力学响应：例如强迫一个物体做周期运动，观察系统反应（阻尼、共振等）。
模拟控制系统：与PID控制器等联动使用，做闭环仿真。

思路设计：对比可以正常的运行的dantzig进行实验，

dantzig中，他在代码实现中支持motor，虽然它没有显式写 motor 这个词，但通过对 LCP 矩阵 b 向量和上下界 lo, hi 的设计，就已经实现了 motor 功能。

关于这部分设计的详解：

你的 RBDLcpDantzig 实现中确实支持 motor（主动驱动约束），虽然它没有显式写 motor 这个词，但通过对 LCP 矩阵 b 向量和上下界 lo, hi 的设计，就已经实现了 motor 功能。

下面我详细给你指出：它是在哪里设计并支持 motor 的。

motor 的本质 —— 非零 b 向量，LOCK 模式

在 Dantzig 求解器中，motor 被建模为：

一个普通的 LOCK 类型约束
并且该约束的右端项 $b_i = -v_{\text{target}}$（或位置误差）
对应的 lambda 没有正负限制（即上下界为 $-\infty, +\infty$）

在代码中，motor 的核心出现在这里：

b 向量的设定：

rowbx[PBX_B] = b[index];

这里 b[index] 是约束右端项，其意义就是约束项：

\[c_i = [Cq_i] \cdot q + b_i = 0 \quad\Rightarrow\quad [Cq_i] \cdot q = -b_i\]

如果你在构造系统时设置了某个 motor 约束的 $b_i = -\omega_{\text{target}}$，就自动代表你希望当前约束强制系统满足该速度差（即 motor）。

myLo, myHi 控制 lambda 的上下限

在你调用：

dSolveLCP(..., myLo, myHi, ...)

这些上下限控制了每个约束的 Lagrange multiplier $\lambda_i$ 的取值范围：

如果约束是普通 LOCK motor，它允许 λ ∈ (−∞, +∞)（设置为 lo=−∞, hi=+∞）
如果是接触力，则 λ ≥ 0
如果是摩擦力，则 λ ∈ [−μλₙ, +μλₙ]

所以 是否是 motor，本质上是由 b 非零 + lo/hi 无限决定的。

你可以通过如下方式构造 motor：

constraint->SetMode(LOCK);
constraint->SetRightHandSide(-v_target);  // motor velocity
constraint->SetLagrangeLimit(-1e20, 1e20); // no bounds on lambda

在你这套系统中应该是在系统组装阶段将这些 b、lo、hi 传入 RBDLcpDantzig::setHighVector, setLowVector, b[] 等。

补充：怎么验证某个约束是不是 motor？

在组装阶段打印每个约束项：

for (int i = 0; i < size(); ++i) {
    std::cout << "Constraint " << i
              << " b_i=" << b[i]
              << " lo=" << myLo[i]
              << " hi=" << myHi[i] << std::endl;
}

如果 b ≠ 0 且 lo = -∞，hi = +∞ → 就是 motor。
如果 b = 0 且 lo = 0，hi = ∞ → 就是接触。
如果 b = 0 且 lo, hi = ±μλₙ → 就是摩擦。

2025.07.29

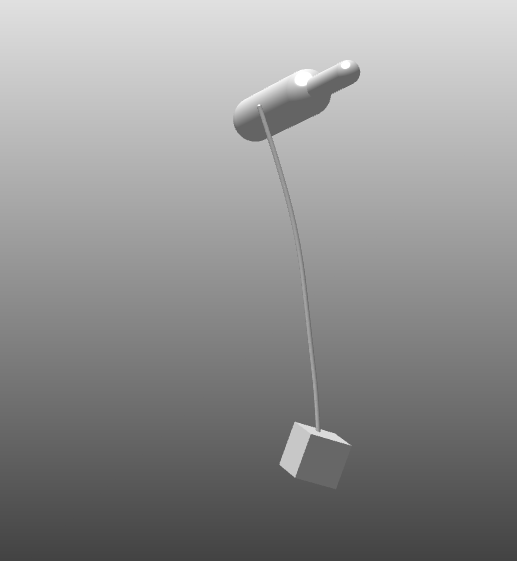

Task: 在APGD中实现motor，并测试velo，测试关节

主要是在RBDClusterLagrangeMultipliers.cpp中，motor 是通过 addEqualityConstraintsToSystem() 添加进来的！

int number = constraintRes->addEqualityConstraintsToSystem(
	J,
	constraintsRightSide,
	delta_t,
	currentRow);

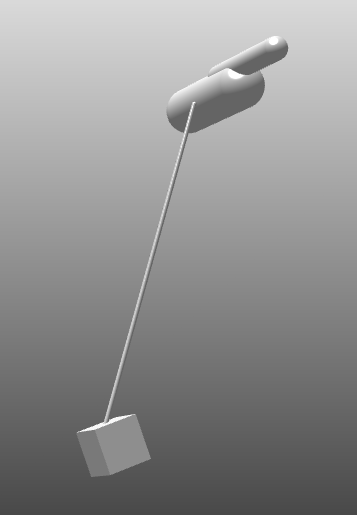

Dantzig 和 APGD 都是基于同一份建模代码 RBDClusterLagrangeMultipliers，看上去输入完全一样，但 motor 在 Dantzig 中生效，在 APGD 中却“没效果”。

不是建模问题，而是求解器行为不同导致的 motor 不起作用！

motor 在 APGD 中不起作用，是因为 APGD 对 “无界约束” 的处理与 Dantzig 不一样：如果约束的 lambda 没有上下界，APGD 会忽略它们，不把它当作 LCP 求解的问题！

✅ 确实设置了上下界：

for (int i = 0; i < size; ++i) {
	myLo[i] = -1e10;
	myHi[i] = +1e10;
}

这在你构造 APGD（RBDLcpAPGD）时看似已经设置好了 motor 的上下界。

❗但为什么 APGD 还是不支持 motor？

这段代码虽然写了上下界，但：

🚫 它可能在 motor 实际加入 lambdaLow / lambdaHigh 的过程中 被覆盖了！

看你真实建模流程：

在 RBDClusterLagrangeMultipliers::doTimeStep() 中，真正设置上下界的是：

myLcp->setLowVector(lambdaLow);
myLcp->setHighVector(lambdaHigh);

而这两个变量 lambdaLow, lambdaHigh 是在这个函数里构建的：

VSM::VectorNDynamic lambdaLow(-VSM::maxDouble);
VSM::VectorNDynamic lambdaHigh(VSM::maxDouble);

这意味着：

⚠️ 你前面构造的 myLo = -1e10 其实被 lambdaLow = -1e308 覆盖了！！

而 -VSM::maxDouble ≈ -1e308，对于 APGD 而言就是 无边界，projection 不生效。

✅ 解决方案：在 doTimeStep() 中，把 motor 的上下界从 ±1e308 改为 ±1e6

你可以在构建 lambdaLow, lambdaHigh 后这样处理 motor：

// 在处理 motor 的时候
lambdaLow[i] = -1e6;
lambdaHigh[i] = +1e6;

这一步必须在 真正 push 到 lambdaLow / lambdaHigh 的时候执行！

不动建模层（即不修改 lambdaLow/lambdaHigh 的生成方式），而仅在 APGD 启用时对其做“兼容性修复”，使得 motor（等式约束、无上下界）在 APGD 中能生效，但 Dantzig 等其他求解器照常运行。

解决方案：只在 APGD 启用时修正 motor 的上下界

你可以在 设置 lambdaLow, lambdaHigh 到 myLcp 之前，加上一段 patch 代码。

在 RBDClusterLagrangeMultipliers::doTimeStep() 中找到这段：

myLcp->setLowVector(lambdaLow);
myLcp->setHighVector(lambdaHigh);

就在这之前，加上以下代码段：

// --- Only patch for APGD: Fix unbounded constraints (e.g., motors) ---
if (dynamic_cast<RBDLcpAPGD*>(myLcp)) {
    const double kMotorClamp = 1e6;
    for (int i = 0; i < lambdaLow.size(); ++i) {
        // 检查是否是“无边界”约束（motor、LOCK类型常见）
        if (lambdaLow[i] < -1e308 && lambdaHigh[i] > 1e308) {
            lambdaLow[i] = -kMotorClamp;
            lambdaHigh[i] = +kMotorClamp;
        }
    }
}

工作原理说明：

dynamic_cast<RBDLcpAPGD*>：确保只对 APGD 起作用。
检查：lambdaLow[i] < -1e308 && lambdaHigh[i] > 1e308 → 表示这行 λ 是“无边界”，典型是 motor。
替换成：[-1e6, +1e6] → APGD 可以做投影。

好处：

优点	说明
不修改建模层	所有其他求解器（Dantzig、GS）行为完全不变
针对 APGD	只影响 APGD，其他求解器仍可处理无界约束
motor 生效	motor 的目标速度/位置开始影响系统了
